История развития ГЛОНАСС

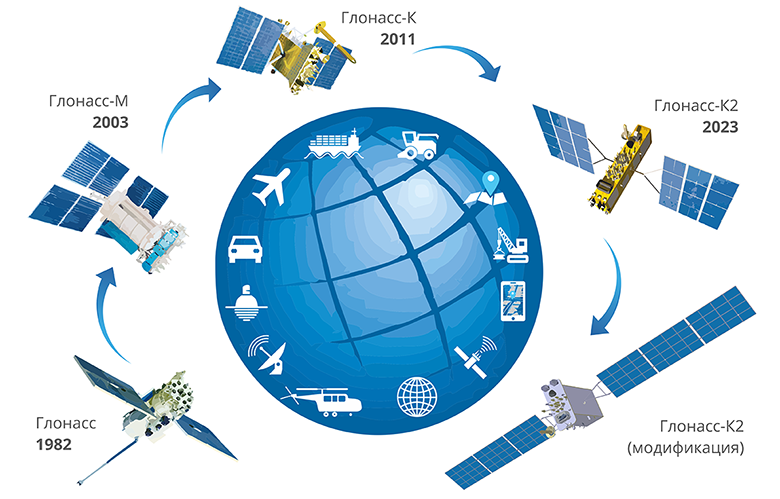

Эволюция ГЛОНАСС

Впервые предложение по использованию спутников для навигации было сделано проф. В.С. Шебшаевичем в 1957г. Эта возможность была открыта им при исследовании приложений радиоастрономических методов в самолетовождении. После этого в целом ряде советских институтов были проведены исследования, посвященные вопросам повышения точности навигационных определений, обеспечения глобальности, круглосуточного применения и независимости от погодных условий. Данные исследования были использованы в 1963г. при опытно-конструкторских работах над первой отечественной низкоорбитальной системой "Цикада". В 1967г. был выведен на орбиту первый навигационный отечественный спутник "Космос-192". Навигационный спутник обеспечивал непрерывное излучение радионавигационного сигнала на частотах 150 и 400 МГц в течение всего времени активного существования.

Система "Цикада" была сдана в эксплуатацию в составе четырех спутников в 1979 г. Навигационные спутники были выведены на круговые орбиты высотой 1000 км с наклонением 83° и равномерным распределением плоскостей орбит вдоль экватора. Система "Цикада" позволяла потребителю в среднем через каждые 1.5–2 часа входить в радиоконтакт с одним из спутников и определять плановые координаты своего места при продолжительности навигационного сеанса до 5-6 мин. Навигационная система "Цикада" использовала беззапросные измерения дальности от потребителя до навигационных спутников. Наряду с совершенствованием бортовых систем спутника и корабельной навигационной аппаратуры, серьезное внимание было уделено вопросам повышения точности определения и прогнозирования параметров орбит навигационных спутников.

В дальнейшем спутники системы "Цикада" были дооборудованы приемной измерительной аппаратурой обнаружения терпящих бедствие объектов, оснащенных специальными радиобуями. Их сигналы принимались спутниками системы "Цикада" и ретранслировались на специальные наземные станции, где производилось вычисление точных координат аварийных объектов (судов, самолетов и др.). Дооснащенные аппаратурой обнаружения терпящих бедствие спутники "Цикада" входили в систему "Коспас", которая совместно с американо-франко-канадской системой "Сарсат" образует единую службу поиска и спасения "Коспас-Сарсат", на счету которой уже несколько тысяч спасенных жизней. Создавалась КНС «Цикада» (и ее модернизация «Цикада-М») для навигационного обеспечения военных потребителей и эксплуатировалась с 1976 года. После 2008 года потребители КНС «Цикада» и «Цикада-М» были переведены на обслуживание ГЛОНАСС, и эксплуатация этих систем была прекращена. Выполнить требования большого числа потребителей низкоорбитальные системы в силу принципов, заложенных в основу их построения, не могли.

Успешная эксплуатация низкоорбитальных спутниковых навигационных систем морскими потребителями привлекла широкое внимание к спутниковой навигации. Возникла необходимость создания универсальной навигационной системы, удовлетворяющей требованиям подавляющего состава потенциальных потребителей.

На основе проведенных многосторонних исследований отечественными специалистами была выбрана штатная орбитальная группировка ГЛОНАСС из 24 спутников, находящихся на средневысотных околокруговых орбитах с номинальными значениями высоты – 19100 км, наклонения – 64,8° и периода – 11 часов 15 минут 44 секунды. Значение периода позволило создать устойчивую орбитальную систему, не требующую, в отличие от орбит GPS, для своего поддержания корректирующих импульсов практически в течение всего срока активного существования. Номинальное наклонение обеспечивает стопроцентную доступность навигации на территории РФ даже при условии выхода из орбитальной группировки нескольких КА.

Были решены две проблемы создания высокоорбитальной навигационной системы. Первая проблема - взаимная синхронизация спутниковых шкал времени с точностью до миллиардных долей секунды (наносекунд). Эта проблема была решена с помощью установки на спутниках высокостабильных бортовых цезиевых стандартов частоты с относительной нестабильностью 10-13 и наземного водородного стандарта с относительной нестабильностью 10-14, а также создания наземных средств сличения шкал с погрешностью 3-5 наносекунд. Второй проблемой является высокоточное определение и прогнозирование параметров орбит навигационных спутников. Данная проблема была решена с помощью проведения научных работ по учету факторов второго порядка малости, таких как световое давление, неравномерность вращения Земли и движение ее полюсов и т.п.

Летные испытания высокоорбитальной отечественной навигационной системы, получившей название ГЛОНАСС, были начаты в октябре 1982 г. запуском спутника "Космос-1413". Система ГЛОНАСС была принята в опытную эксплуатацию в 1993 г. В 1995 г. развернута орбитальная группировка полного состава (24 КА «Глонасс» первого поколения) и начата штатная эксплуатация системы. Большим недостатком было практически отсутствие гражданской навигационной аппаратуры и соответственно гражданских потребителей системы, на что необходимо было обратить серьезное внимание.

Однако далее орбитальная группировка ГЛОНАСС, как и система в целом, в связи с экономическими проблемами в 90-е годы достаточно быстро деградировала. К 2002 году орбитальная группировка системы ГЛОНАСС насчитывала только 7 КА, что не могло обеспечить территорию России навигационными сигналами системы ГЛОНАСС хотя бы с умеренной доступностью. Точностные характеристики уступали более чем на порядок системе GPS, срок активного существования КА составлял 3-4 года.

Ситуацию с деградацией системы ГЛОНАСС удалось переломить за счет разработки и открытия в 2002 году федеральной целевой программы (ФЦП) "Глобальная навигационная система" на период 2002-2011 гг.

В ходе реализации первой ФЦП, посвященной ГЛОНАСС были достигнуты следующие основные цели:

  1. Система ГЛОНАСС сохранена, прошла этап модернизации и развернута до штатного состава в составе КА «Глонасс-М». В мире в настоящее время имеется две штатно функционирующие глобальные навигационные системы: GPS и ГЛОНАСС.
  2. Проведена модернизация наземного комплекса управления, который обеспечивает управление орбитальной группировкой (ОГ) и в совокупности с КА ОГ обеспечивает точностные характеристики системы на уровне, сопоставимом с системой GPS.
  3. Проведены существенные модернизации средств государственного эталона времени и частоты и средств определения параметров вращения Земли.
  4. Созданы опытные образцы функциональных дополнений глобальных навигационных систем, разработано большое количество образцов базовых приемоизмерительных модулей, навигационно-временной аппаратуры гражданского и специального назначения и систем на их основе.

В настоящее время появляется широкий спектр задач навигационного и координатно-временного обеспечения, условий и областей применения спутниковых навигационных технологий, требующих дальнейшего совершенствования системы ГЛОНАСС, включая навигационную аппаратуру потребителей. В первую очередь это относится к высокоточным применениям системы ГЛОНАСС, для реализации которых требуется обеспечение дециметрового и сантиметрового уровней точности в реальном масштабе времени, а также к применениям, связанным с обеспечением безопасности при эксплуатации авиационного, морского и наземного транспорта. Требуется повышение оперативности навигационных решений и устойчивости системы ГЛОНАСС к воздействию помех. Существует значительное количество специальных и гражданских применений, где предъявляются требования обеспечения миниатюризации и высокой чувствительности навигационной приемной аппаратуры.

Для обеспечения решения новых задач в рамках новых условий, в соответствии Постановлением Правительства Российской Федерации от 3 марта 2012 года № 189 в 2012 году была открыта федеральная целевая программа «Поддержание, развитие и использование системы ГЛОНАСС на 2012-2020 годы».

С 2012 года система развивается в рамках новой ФЦП для обеспечения эффективности решения задач КВНО в интересах обороны, безопасности и развития социально-экономической сферы страны в ближайшей и отдаленной перспективе.

В рамках новой Программы предусматривается:

  • Поддержание системы ГЛОНАСС с гарантированными характеристиками навигационного поля на конкурентоспособном уровне.
  • Развитие системы ГЛОНАСС в направлении улучшения ее тактико-технических характеристик с целью достижения ее паритета с иностранными системами навигационного обеспечения, лидирующих позиций Российской Федерации в области спутниковой навигации.
  • Обеспечение использования системы ГЛОНАСС, как на территории Российской Федерации, так и за рубежом.

Уровень совершенства тактико-технических характеристик системы определяется рядом направлений развития системы, основными из которых являются:

  1. Развитие структуры орбитальной группировки ГЛОНАСС в части ее расширения и создания дополнений на других орбитах.
  2. Переход к использованию навигационного космического аппарата нового поколения «Глонасс-К2»с повышенными тактико-техническими характеристиками.
  3. Развитие наземного комплекса управления системы ГЛОНАСС, включая совершенствование эфемеридно-временного комплекса системы ГЛОНАСС.
  4. Создание и развитие функциональных дополнений:
    • широкозонной системы дифференциальной коррекции и мониторинга (СДКМ-КФД) навигационных полей ГНСС, создаваемой в рамках ОКР «КФД-В»;
    • глобальной дополняющей системы высокоточного определения навигационной и эфемеридно-временной информации (СВО ЭВИ) в реальном времени для гражданских потребителей, создаваемой в рамках ОКР «Сигал».

Развитие системы ГЛОНАСС в целях обеспечения постоянно растущих требований потребителей и конкурентоспособности системы в основном определяется тактико-техническими характеристиками космического сегмента ГЛОНАСС. История развитие КА системы ГЛОНАСС и характеристики в настоящее время и в ближайшей перспективе даны в приведенной ниже таблице.

Характеристики
КА «Глонасс»
КА «Глонасс-М»
КА «Глонасс-К»
КА «Глонасс-К2»
Годы развертывания 1982-2005 2003-2016 2011-2018 после 2017
Состояние Выведен из эксплуатации В эксплуатации В разработке на основе проведенных ЛИ В разработке
Параметры орбиты (рассматриваются вопросы развития ОГ ГЛОНАСС после 2020 года)
круговая
высота - 19100 км
наклонение - 64,8°
период обращения - 11 ч 15 мин 44 с
Количество КА в ОГ (по целевому назначению) 24
Количество орбитальных плоскостей 3
Количество КА в каждой плоскости 8
Используемые средства выведения   РН «Союз-2.1б», РН «Протон-М»
Гарантированный срок активного существования, лет 3.5 7 10 10
Масса КА, кг 1500 1415 935 1600
Габариты КА, м   2,71х3,05х2,71 2,53х3,01х1,43 2,53х6,01х1,43
Энергопотребление, Вт   1400 1270 4370
Тип исполнения КА герметизированный герметизированный негерметизированный негерметизированный
Суточная нестабильность БСУ, в соответствии с ТЗ / фактическая 5*10-13 / 1*10-13 1*10-13 / 5*10-14 1*10-13 / 5*10-14 1*10-14 / 5*10-15
Тип сигналов FDMA в основном FDMA (CDMA на КА 755-761) FDMA и CDMA FDMA и CDMA
Сигналы с открытым доступом (для сигналов FDMA приведено значение центральной частоты) L1OF (1602 МГц) L1OF (1602 МГц)
L2OF (1246 МГц)
начиная с №755: L3OC (1202 МГц)
L1OF (1602 МГц)
L2OF (1246 МГц)
L3OC (1202 МГц)
начиная с №17Л: L2OC (1248 МГц)
L1OF (1602 МГц)
L2OF (1246 МГц)
L1OC (1600 МГц)
L2OC (1248 МГц)
L3OC (1202 МГц)
Сигналы с санкционированным доступом L1SF (1592 МГц)
L2SF (1237 МГц)
L1SF (1592 МГц)
L2SF (1237 МГц)
L1SF (1592 МГц)
L2SF (1237 МГц)
начиная с №17Л: L2SC (1248 МГц)
L1SF (1592 МГц)
L2SF (1237 МГц)
L1SC (1600 МГц)
L2SC (1248 МГц)
Наличие межспутниковых линий связи:
радио
оптическая



+

+

+
+
Наличие системы поиска и спасания + +
