Региональная навигационная спутниковая система NavIC

Региональная навигационная спутниковая система NavIC

О системе NavIC

В мае 2006 г. Индия утвердила программу создания системы региональной навигационной спутниковой системы (Indian Regional Navigation Satellite System - IRNSS), которая должна обеспечить автономное навигационно-временное обеспечение на Индийском полуострове.

Первый НКА IRNSS-1a запущен 8 июля 2013 г. Формирование штатной орбитальной группировки из 7 космических аппаратов закончено в 2016 года.

В 2016 году система получила новое название - NavIC.

Услуги системы NavIC

Система NavIC предоставляет услуги с открытым и санкционированным доступом, включая обеспечение потребителей данными о целостности навигационного обеспечения и высокоточной ЭВИ.

Система NavIC является первой независимой навигационной системой, предоставляющей потребителям с одночастотной аппаратурой ионосферные поправки на основе параметров ионосферной точечной сетки, обеспечивая тем самым точность определения местоположения потребителя, сопоставимую с точностью, получаемой при использовании двухчастотной аппаратуры.

Орбитальная группировка

Орбитальная группировка NavIC
Орбитальная группировка NavIC
5 КА на геосинхронной орбите количество плоскостей 2
наклонение 29°
перечение экваториальной плоскости 55° и 111,75° в. д.
3 КА на геостационарной орбите количество плоскостей 1
наклонение 5°
перечение экваториальной плоскости 32,5°, 83° и 129,5° в. д.


Текущее состояние ОГ NavIC

ТЕКУЩЕЕ СОСТОЯНИЕ ОРБИТАЛЬНОЙ ГРУППИРОВКИ
SVN Тип КА Дата запуска Орбита
I001IRNSS-1A01.07.2013Наклонная геосинхронная 55° в. д.
I002IRNSS-1B04.04.2014Наклонная геосинхронная 55° в. д.
I003IRNSS-1C15.10.2014Геостационарная 83° в. д.
I004IRNSS-1D08.03.2015Наклонная геосинхронная 111,75° в. д.
I005IRNSS-1E20.01.2016Наклонная геосинхронная 111,75° в. д.
I006IRNSS-1F10.03.2016Геостационарная 32,5° в. д.
I007IRNSS-1G28.04.2016Геостационарная 129,5° в. д.
I009IRNSS-1I11.04.2018Наклонная геосинхронная 55° в. д.

Типы космических аппаратов

КА IRNSS-1A
КА IRNSS-1A
ГОЛОВНОЙ ПОДРЯДЧИК Индийское управление космических исследований ISRO
СРОК АКТИВНОГО СУЩЕСТВОВАНИЯ 10 лет
МАССА 1 425 кг (стартовая), 614 кг (сухая)
ГАБАРИТЫ 1,58 м × 1,5 м × 1,5 м
ЭНЕРГОСИСТЕМА 12 панели СБ мощностью 1660Вт
1 аккумуляторная батарея емкостью 90 А·ч
СИГНАЛЫ открытые и специальные в диапазонах L5 и S
БСУ 2 Rb
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ лазерные отражатели


Навигационные радиосигналы

Спектр навигационных радиосигналов системы NavIC
Характеристики навигационных радиосигналов системы NavIC
Диапазон Несущая частота, МГц Сигнал Длительность
кода ПСП, символы		 Тактовая частота, МГц Вид модуляции Скорость
передачи ЦИ,
БИТ/С
L5 1 176,45 SPS
RS data
RS pilot		 1 023 1,023
2, 046
2, 046		 BPSK (1)
BOC (5, 2)
BOC (5, 2)		 50
S 2 492,028 SPS
RS data
RS pilot		 1 023 1,023
2, 046
2, 046		 BPSK (1)
BOC (5, 2)
BOC (5, 2)		 50

SPS (Standard Positioning Service) для гражданских пользователей

RS (Restricted Service) для авторизированных пользователей

Система NavIC использует уникальную гибридную структуру навигационного сообщения, состоящего из четырех подкадров и включающего в себя информацию в фиксированном формате (в подкадрах 1 и 2 передаются первичные параметры – текущее время, признаки состояния КА, ЭВИ, альманах системы) и информацию в гибком формате (в подкадрах 3 и 4 передаются вторичные параметры – параметры ионосферной сетки, текстовые сообщения, дифференциальные поправки и т.д.).

Структура ЦИ навигационных радиосигналов системы NavIC

Система координат и шкала времени

Система координат

В системе NavIC используется Всемирная геодезическая система (World Geodetic System – WGS-84).

Параметры земного эллипсоида системы WGS-84
Параметр Значение
Большая полуось a, м 6 378 137, 0
Параметр сжатия эллипсоида 1/298,257223563
Угловая скорость вращения Земли ω, рад/с 7 292 115 * 10-11
Гравитационная постоянная Земли, м3/с2 2 986 004,418 * 10-8
Система времени

Шкала времени NavIC имеет постоянное расхождение с международным атомным временем TAI, так же как системное время GPS и ГАЛИЛЕО. Отсчёт времени ведётся в неделях и секундах в рамках текущей недели, начало отсчёта – 00 ч 00 мин 22 августа 1999 года.

Наземный комплекс управления

Наземный сегмент управления NavIC включает в себя:

  • командно-измерительные и телеметрические станции и станции закладки информации (TT&C and Land Uplink Stations);
  • 2 центра управления спутниками (Satellite Control Centres);
  • систему мониторинга и контроля целостности в составе станций IRIMS (IRNSS Ranging and Integrity Monitoring Stations);
  • навигационный центр ISRO, в составе которого:
    − центр управления навигационными операциями (Navigation Control Center)
    − центр синхронизации (Timing Center)
    − системы передачи времени (Time Transfer Systems)
  • 4 станции измерения дальности по сигналу CDMA (CDMA Ranging Stations);
  • службу лазерной дальнометрии (Laser Ranging Service);
  • сеть передачи данных.

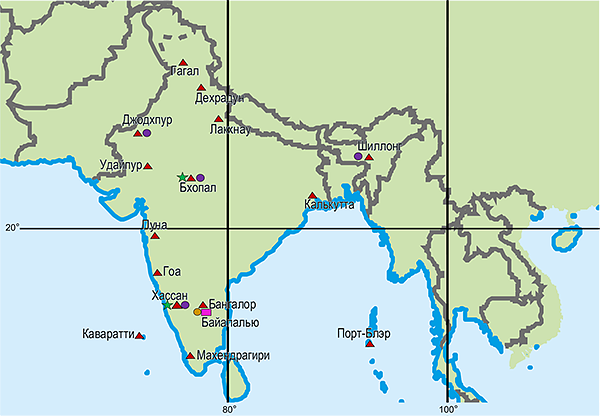

Наземный комплекс управления NavIC


Навигационный центр ISRO

Станция измерений и контроля целостности

Станция измерения дальности по сигналу CDMA (комплекс ЭВО)

Центр временного обеспечения системы ISRO

Центр управления спутниками


Интерфейсный контрольный документ

Интерфейсный контрольный документ NavIC: www.isro.gov.in/irnss-programme

Официальный сайт

Пользовательский информационный центр NavIC: www.isro.gov.in/irnss-programme
